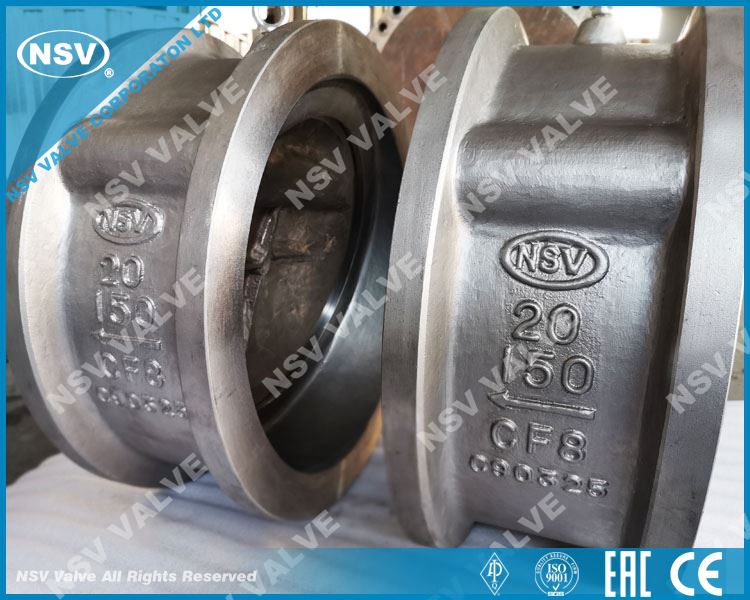

إمالة القرص رقاقة تحقق صمام

NSV صمامات فحص رقاقة قرص إمالة ، كما يتم فتح صمام الاختيار عندما يمر التدفق في اتجاه واحد ويغلق عند التدفق الخلفي

بفضل الإغلاق السريع لهذا الصمام متعدد الاستخدامات ، تعد حماية المضخة أحد التطبيقات الرئيسية. يتم استخدامه للغازات والسوائل ، الحافلة لا ينصح عند وجود المواد الصلبة في التعليق. انخفاض الرأس منخفض نسبيا.

• المعايير المعتمدة
  تصميم per.API594
  وجها لوجه في API594
  ينتهي شفة البعد ANSI B 16.5 / ANSI B 16.47
  اختبارات التفتيش النهائي ل API598.

• وتتراوح المنتجات
  الحجم: 2 "~ 20" (DN50 ~ DN500)
  التقييم: ANSI 150 رطل - 2500 رطل
  مواد الجسم: الكربون الصلب ، الفولاذ المقاوم للصدأ ، سبائك الصلب ، دوبلكس الصلب
  تقليم: لكل API 600

• ميزات التصميم:
  نظام إغلاق سريع

  الاستقرار في انخفاض وتدفق النبض
  انخفاض الضغط المعتدل

  إحكام غلق المقعد المعدني

  لا تحدث ملامسات المقعد حتى يجلس القرص ويغلق

هيكل الأداء:

تم تصميم الصمامات القرصية المائلة بثلاث غرابة:

• الغرابة الأولى: هي الإزاحة بين العمود وطائرة المقعد. تعمل هذه الغرابة على إزالة أي تداخل في المقعد مع العمود وبالتالي فإن للمقعد بنية متكاملة ومستمرة في كل من الجسم والقرص ، ويمكن تجنب التسرب المحتمل.

• غريب الأطوار الثاني: هو الإزاحة بين العمود وقطر القرص. تعمل هذه الغرابة عندما يأتي العكسي أو عندما يكون ضغط التدفق الطبيعي منخفضًا للغاية مما لا يمكن أن يجعله قوة كافية لتثبيت عزم الدوران الناتج عن وزن القرص.

• الغرابة الثالثة: هي زاوية إمالة مستوى المقعد بالطائرة العادية للأنبوب. هذا الميل يقلل من حد السكتة الدماغية للقرص ، وبالتالي يمكن أن يغلق بشكل أسرع عند التدفق الخلفي

علاوة على هندسة القرص ووزنه ، في نفس الحالات ، يمكن لعناصر أخرى تحسين تسلسل الإغلاق. يمكن استخدام الينابيع لزيادة سرعة إغلاق القرص قبل بدء التدفق العكسي. في الجانب الآخر ، عندما يكون التدفق العكسي حقيقة واقعة ولكن الصمام لا يزال غير مغلق على الإطلاق ، يمكن أن يؤدي الإغلاق البطيء إلى تجنب الانزلاق فوق الصمام. هناك العديد من أنظمة المثبط oleo الهيدروليكية.

من أجل تشديد الصمام ، يمكن استخدام الينابيع وأيضًا الأوزان المضادة في نهاية العمود.

يجب الأخذ في الاعتبار الحد الأدنى لضغط العمل الذي توفره الشركات المصنعة عند اختيار الصمامات لتطبيقات الضغط المنخفض ، إن لم يكن يمكن تخزينها في قرص وفي حركة ثابتة بين المقعد وفتح جزئي. هذا يؤدي إلى تلف مقعد وارتداء رمح. هذا التأثير هو أكثر أهمية في فحص الصمامات سوينغ.
