ترنيون الكرة صمام مزورة

تفاصيل المنتج

صمام الكرة المرتكز على NSV هو صمامات كروية جديدة عالية الأداء ومناسبة لخط أنابيب المسافات الطويلة وخطوط الأنابيب الصناعية العامة. تعتبر قوتها وسلامتها ومقاومتها للبيئة القاسية خاصة في التصميم. إنها مناسبة لجميع أنواع الوسائط المسببة للتآكل وغير القابلة للتآكل.

يحتوي صمام الكرة المثبت على مرتكز الدوران على هيكلين أو ثلاثة هياكل للجسم ، ويتم توصيل الحافة الوسطى بواسطة براغي ، ويتم تصنيع الختم من PTFE المقوى الذي تم إدخاله في الحلقة المصنوعة من الفولاذ المقاوم للصدأ. يتم تعيين الربيع في الجزء الخلفي من الحلبة لضمان أن المقعد قريب من الكرة والحفاظ على الختم. يتم تثبيت محامل PTFE على السيقان العلوية والسفلية لتقليل الاحتكاك وتوفير العمالة. تم تجهيز الجزء السفلي من العمود الصغير مع لوحات ضبط لضمان موقف الاتصال بين الكرة وخاتم الختم. القطر الكامل: قطر تدفق الصمام هو نفس القطر الداخلي لخط الأنابيب لتنظيف خطوط الأنابيب.

المعايير المعتمدة
معيار التصميم: API 6D ، ASME B16.34 ، BS 5351 ، API 608 ، MSS SP-72
وجها لوجه: ASME B16.10 ، API 6D ، EN 558
نهاية الحافة: ASME B16.34 ، DIN 2501
Buttwelding ينتهي: ASME B16.25
التفتيش والاختبار: API 598 ، API 6D

وتتراوح المنتجات
الحجم: 2 "~ 48" (DN50 ~ DN1200)
التقييم: ANSI 150 £ ~ 2500 £
مواد الجسم: الكربون الصلب ، الفولاذ المقاوم للصدأ
القطع: A105 + ENP ، 13Cr ، F304 ، F316
العملية: رافعة ، والعتاد ، والكهربائية ، والهوائية ، والمحركات الهيدروليكية

ميزات التصميم
تتحمل كامل أو تتحمل تتحمل
شنت الكرة ترنيون
تجويف الضغط الإغاثة النفس
حريق تصميم آمن ل API 607 / API 6FA
مكافحة ساكنة ل BS 5351

السمات الهيكلية

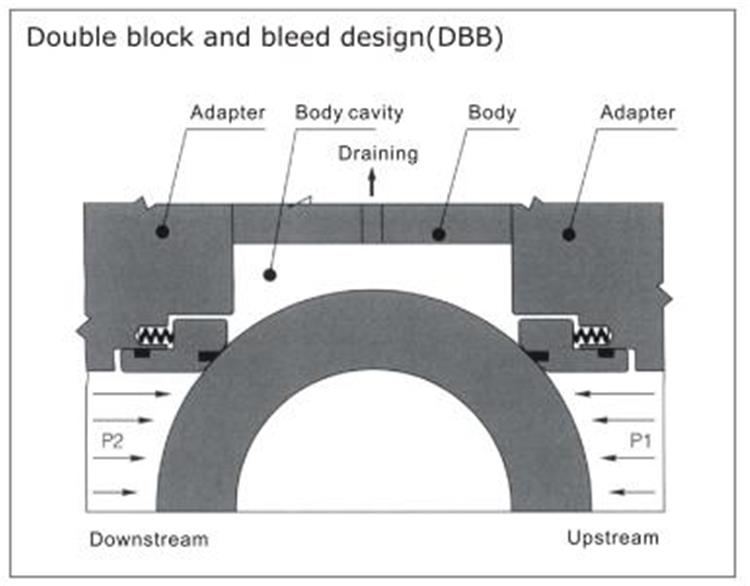

1. كتلة مزدوجة وتنزف (DBB)
يتبنى المقعد هيكلًا عائمًا ، من خلال حركة الربيع خلف المقعد ، يمكن للمقعد أن يبقى على اتصال وثيق بالكرة ، مما يوفر إحكامًا مستقلًا للوسائط المنبع والمصب عند فرق الضغط المنخفض. إذا كان الضغط في التجويف الأوسط مرتفعًا للغاية ، إما يمكن أن تغلب منها قوة الشد المسبق للربيع والتفريغ ، وذلك لتخفيف الكتلة المزدوجة ووظيفة النزيف.

2. انخفاض عزم الدوران التشغيل
يعتمد صمام كرة خط أنابيب trunnion هيكل كرة trunnion ومقعد الصمام العائم ، وذلك لتحقيق عزم دوران أقل تحت ضغط التشغيل. إنها تستخدم PTFE ذاتية التشحيم ومحامل انزلاقية لتقليل معامل الاحتكاك إلى أدنى مستوى بالاقتران مع ساق عالي الكثافة وعالية الدقة.

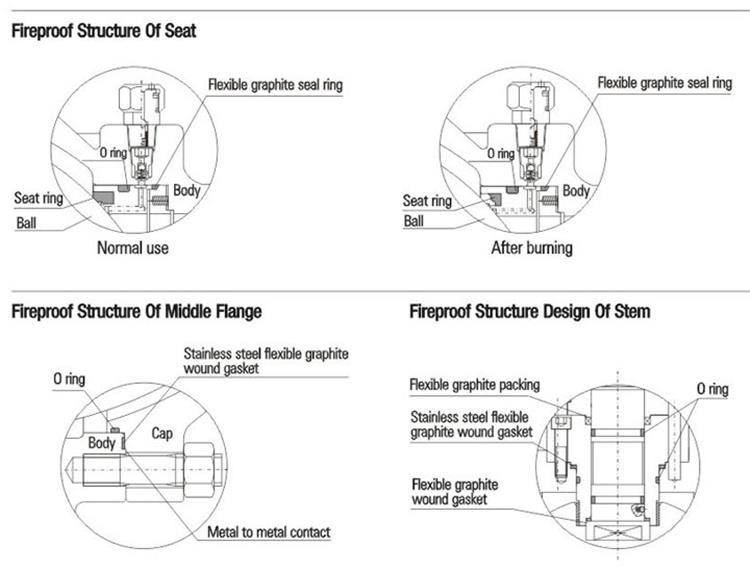

3. تصميم هيكل مقاوم للحريق
في حالة نشوب حريق أثناء استخدام الصمام ، تتحلل أو تتلف حلقة المقعد وحلقة الجذعية O والشفة الوسطى المصنوعة من PTFE أو المطاط أو غيرها من المواد غير المعدنية تحت درجة حرارة عالية. تحت ضغط الوسط ، سيدفع صمام الكرة حامل التجنيب بسرعة نحو الكرة لجعل حلقة الختم المعدنية تلامس الكرة وتشكل المعدن الإضافي لهيكل مانع للتسرب من المعدن ، والذي يمكنه التحكم بشكل فعال في تسرب الصمام. يتوافق تصميم الهيكل المضاد للحريق لصمام الكرة الكروي ذو خطوط الموازنة مع المتطلبات في API 607 و API 6FA و BS 7655 وغيرها من المعايير.

4. جهاز الإغاثة السلامة
نظرًا لأن صمام الكرة مصمم بإحكام أولي وثانوي متقدم له تأثير مكبس مزدوج ، ولا يمكن للجوف الأوسط أن يحقق تخفيفًا تلقائيًا للضغط ، يجب تثبيت صمام تخفيف الأمان على الجسم من أجل منع خطر التلف المفرط الضغط داخل تجويف الصمامات التي قد تحدث بسبب التمدد الحراري للمتوسط. اتصال صمام تخفيف السلامة هو عادة NPT1 / 2. هناك نقطة أخرى تجدر الإشارة إليها وهي أن صمام صمام الأمان يتم تفريغه مباشرة في الغلاف الجوي. في حالة عدم السماح بالتصريف المباشر في الغلاف الجوي ، نقترح استخدام صمام الكرة ذو الهيكل الخاص لتخفيف الضغط التلقائي باتجاه التيار العلوي. الرجوع إلى ما يلي للحصول على التفاصيل. يرجى الإشارة إليه بالترتيب إذا كنت لا تحتاج إلى صمام تخفيف الأمان أو إذا كنت ترغب في استخدام صمام الكرة مع الهيكل الخاص لتخفيف الضغط التلقائي باتجاه التيار العلوي.

5. موثوق هيكل مقعد الختم
يتم تحقيق غلق المقعد من خلال حاملين عائمين للمقاعد. يمكن أن تطفو بشكل محوري لسد السائل ، بما في ذلك ختم الكرة وختم الجسم. يتم تحقيق الختم ذو الضغط المنخفض لمقعد الصمام من خلال الضيق المسبق للنابض. بالإضافة إلى ذلك ، يتم إلغاء تأثير المكبس الخاص بمقعد الصمام بشكل معقول ، وهو ما يحقق إحكام الضغط العالي بضغط الوسيط نفسه. يمكن تحقيق النوعين التاليين من ختم الكرة.

6. الانفجار التدريجي الجذعية
sdopts الجذعية هيكل دليل الانفجار. تم تصميم الجذع مع وضع القاعدة في أسفله بحيث لا يتم تفجير الجذع بواسطة الوسيط في أسفله حتى في حالة وجود ضغط غير طبيعي في تجويف الصمام.

التعليمات

1. س: هل لدى شركتك أي وكيل / موزع باستثناء الصين؟

ج: في الوقت الحالي ، لدينا وكيل في إندونيسيا وسنغافورة وكندا والمكسيك والعراق ، ونرحب بالاتصال بنا إذا كنت ترغب في الانضمام إلينا.

2. س: هل تحتوي صمامات "NSV" على أي مستخدم نهائي ذي قيمة؟

ج: نعم ، إنه يشبه بتروكيميا جريسك في إندونيسيا و BP Iraq و ESFAHAN MOBARAKEH STEEL في إيران إلخ

3. س: هل لديك صمام مخصصة؟

ج: نعم ، يمكننا تزويد الصمامات المخصصة.
